"CQ-SKW", №20, октябрь, 1930 год, стр. 171

УКРЕПЛЕНИЕ КАТУШЕК НА РЕБРИСТЫХ ИЗОЛЯТОРАХ

Многие RК и RА при монтаже катушек приемника или передатчика, стараются их монтировать на ребристых изоляторах, но крепить на них детали трудно (в особенности на распространенных тридцатикопеечных, в углублении которых нет резьбы) и если их залить серой, то она от легкого нажима выскакивает, да, и при возне с горячей серой не всегда зальешь так, как нужно.

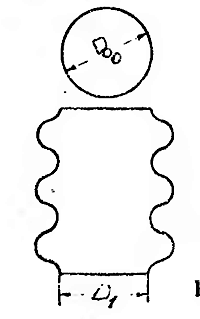

Рис. 1.

Я предлагаю способ заливки этих изоляторов, испытанный мною и примененный при монтаже передатчика в радио-кружке клуба «Пролетарий» (Москва). Нужно взять свинцового глета, (имеет желтый цвет) и глицерина, все это смешать до густоты теста и этой массой заполнить углубление в изоляторе и опустить туда укрепляемый предмет. Как пример, укажу способ заделки больших клемм для укрепления сменных катушек.

Рис. 2.

Так как указанный состав засыхает не сразу, то клеммы могут сбиться с центра. Чтобы не допустить этого, из картона нужно вырезать шайбу диаметром, равным диаметру головки изолятора (рис. 1), и в центре шайбы сделать отверстие «О» (рис. 1), в которое клемма входила бы с трением (рис. 2). Укрепляемую клемму опустить в углубление изолятора, наполненное массой так, чтобы шайба легла на изолятор и края окружности шайбы совпали бы с краями окружности изолятора. (рис. 3).

Рис. 3.

Состав сохнет в течение 6—10 часов, по высыхании состава картонную шайбу можно снять. Время высыхания массы зависит от качества глицерина и густоты массы. Сушить надо при комнатной температуре.

РК—2472 И. Шилов
