"Радиофронт", №30, октябрь, 1930 год, стр. 630

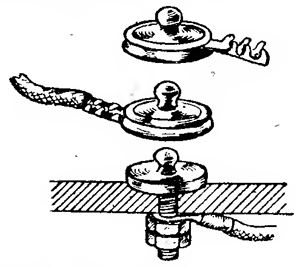

Для любителей, ведущих экспериментальную работу, интересен будет способ быстрых соединений, предложенный журналом «Radio News». Соединения производятся при помощи самых обычных швейных кнопок, к которым припаивается соответствующим образом провод. Такой способ соединений ясен из приведенного рисунка.
В радиолюбительской практике большое применение имеют различные прерыватели, которые служат для включения и выключения постоянных конденсаторов, выключения анодных батарей и т. д.
Немецкий журнал «Функ» предлагает простую конструкцию такого переключателя. На панели приемника, или на его боковой стенке укрепляется телефонное гнездо. С другой стороны панели, как показано иа рис. 1, с обеих сторон гнезда укрепляются две латунных упругих пластинки с таким расчетом, чтобы свободные концы их не касались друг друга. Расстояние между этими концами должно быть примерно в два раза меньше диаметра вилки, вставляя которую в гнездо, мы этим самым будем замыкать между собою обе пластинки (рис. 2).
Латунь следует взять достаточно упругую, так как мягкая латунь будет плохо пружинить. Подводку к такому выключателю соединяют с укрепляющими пластинки шурупами. В качестве вилки можно применить обычную одинарную штепсельную вилочку. Размеры латунных пластинок будут зависеть от длины примененной вилки.
Шутак
