"Радиофронт", №31-32, ноябрь, 1930 год, стр. 655
В № 13 журнала «Радио всем» 1930 г. был описан трехламповый приемник на экранированных МДС. Я в порядке эксперементирования собрал его и... о, восторг! При первом включении в антенну приемник заработал, как ни один из многих раннее собранных 3—5-ламповых приемников на трехэлектродных лампах. При анодной батарее в 78 вольт, без подбора соответствующих напряжений на экранированную сетку первой лампы, анод детекторной и сетку «анодной защиты» в 3-й лампе, я в первый вечер принял до 20 заграничных станций, в том числе давно не слышимые мною Радио-Пари, Барселону, Турин и некоторые другие. При нормальном анодном напряжении (120 вольт) и подборе анодных и сеточных напряжений не было почти ни одной заграничной (европейской) станции, которую бы не удалось дотянуть до громкоговорящего приема. ВЦСПС берется на репродуктор без блока усиления низкой частоты.
Учтя все качества данного приемника (селективность, четкость работы, отсутствие искажений), я спешу поделиться мнением о приемнике и горячо рекомендую его радиолюбителям и особенно радиолюбителям Москвы, которым и требуется большая селиктивность. Затем горячая благодарность автору (Д. С. Рязанцеву), описавшему столь замечательный приемник, дающий большие результаты при малом количестве ламп.
Многие трансляционные узлы и радиолюбители бедствуют вследствие отсутствия на рынке счетчиков оборотов. Я предлагаю в качестве такого счетчика использовать обыкновенные стенные часы.

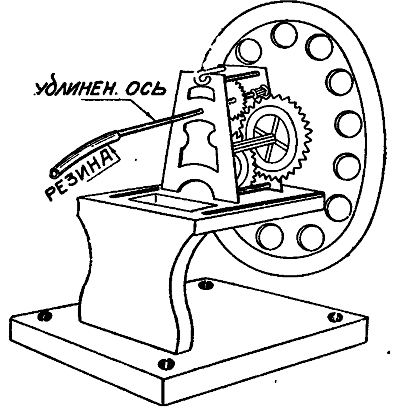

Мною были взяты дешевые часы «ходики» и после соответствующей переделки пущены в ход, т. е. в работу. Рис. 1 дает общее представление о «ходиках» и о том, в каком месте надо произвести пропил и отпил доски их футляра. Рис. 2 представляет собою уже готовый счетчик, т. е. те же часы без гирь, маятника и пр. частей, не играющих никакой роли в работе счетчика. Главное — это надо отрегулировать удлиненную ось от колеса-шестерни маятника так, чтобы она не болталась в просверленном отверстии для удлиненной оси. Эта ось крепится к шестерне при помощи пайки. Передачу же от мотального станка к счетчику я производил при помощи надетой на удлиненную ось резиновой трубки, которая также надевалась на ось мотального станка.
Однократное прохождение часовой стрелки по всему циферблату (12 часов) будет соответствовать 1440 оборотам т.-е. 2 оборота мотального станка укладываются в 1 минуте.
Такой счетчик очень дешев, прочен, точен в работе и не требует за собой особого ухода.
А. Иловайский
