"Радиофронт", №31-32, ноябрь, 1930 год, стр. 660-661
С. ШУТАК
Трестом «Электросвязь» выпущен фильтр «Р.Ф.», предназначенный для отстройки от местных и вообще мешающих станций. Этот фильтр, собранный из вполне доброкачественных деталей, стоит сравнительно дешево. Использовать его можно не только по прямому его назначению.
Из этого фильтра можно сделать волномер, причем вся работа сводится только к градуировке контура фильтра.
Схема фильтра (рис. 1) представляет собой обычный колебательный контур, состоящий из переменного конденсатора, включенного параллельно сменной сотовой катушке. К концам катушки присоединены две клеммы, служащие для включения прибора в схему.
Для тех любителей, которые захотят сами изготовить такой прибор, даем краткое его описание. Детали для прибора потребуются следующие:
Переменный конденсатор — желательно взять золоченый, заводов ВЭО, емкостью в 500 см. Этот конденсатор наиболее пригоден для волномера. Если такой конденсатор раздобыть не удастся, то можно применить какой-нибудь другой.
Верньер — также заводов ВЭО, приставной, очень желателен, но его применение не обязательно.
Сотовые катушки — того же производства, в 50, 100 и 200 витков. Можно также применять какие-нибудь другие, желательно из более толстой проволоки, но с тем же количеством витков.
Весь фильтр собирается в ящике размером 140 × 150 × 110 мм. Все детали укрепляются на верхней панели. Монтаж производится обычным монтажным проводом и соединения делаются возможно короче. Следует обратить внимание на укрепление лимба, так как плохо укрепленный лимб может легко нарушить всю градуировку. Во избежание этого лимб следует хорошо укрепить на оси конденсатора.

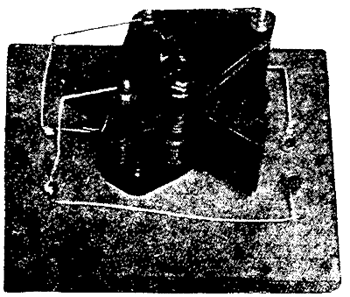

Для быстрого отсчета делений конденсатора на панели прибора следует около лимба укрепить указательную стрелку. Расположение деталей на панели ящика ясно из фотографии.
Так как большинство измерений будет производиться при индуктивной связи прибора с приемником, то может случиться, что будет трудно связать прибор с градуируемым колебательным контуром. Чтобы устранить это затруднение, нужно взять небольшой кусок шнура, один его конец заделать в штепсельную вилку, а на другом укрепить два штепсельных гнезда. Вилка будет служить для включения шнура в гнезда катушки прибора, и гнезда на шнуре — для включения в них сотовой катушки, которую благодаря шнуру будет удобно связывать с градуируемым контуром.
Градуировку прибора удобнее всего производить по методу поглощения. Настроив приемник на какую-нибудь станцию, мы подносим к нему волномер и изменяем его настройку, вращая конденсатор. При резонансе волномера с принимаемой волной слышимость в приемнике должна совсем пропасть или во всяком случае сильно уменьшиться. Зная точно длину принимаемой волны, мы можем поставить соответствующую точку на графике волномера.
Градуировку волномера можно также произвести при помощи уже готового и проградуированного волномера. Но градуированный волномер редко доступен любителю, почему мы и даем указания относительно способа градуировки при помощи дальних станций. При градуировке следует по возможности выбирать такие станции, которые придерживаются постоянства своей волны. От точности волны той или иной станции зависит и точность градуировки нашего волномера. Для получения достаточно точной кривой волномера с наименьшим количеством выпавших точек следует градуировку производить по заграничным станциям, которые в большинстве случаев хорошо соблюдают постоянство длины волны.

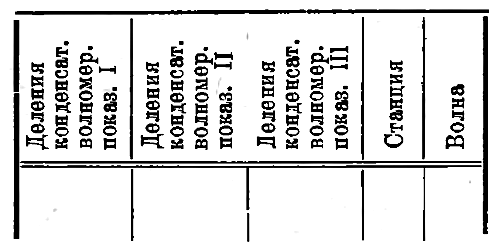

Для составления кривой сначала следует произвести запись полученных результатов всех промеров следующим образом:

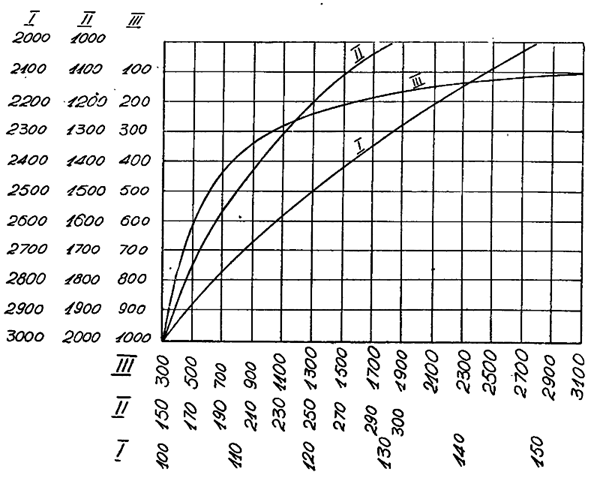

В том случае, когда деления конденсатора в трех показаниях будут различны, придется взять среднее число и на нем уже остановиться. Записывать следует такое положение переменного конденсатора волномера, при котором слышимость в приемнике пропадает или наиболее сильно падает. Может случиться и так, что угол поворота конденсатора, в пределах которого пропадает станция, будет сравнительно велик, и таким образом трудно будет установить точно момент резонанса. Это является следствием чересчур большой связи волномера с приемником, в таком случае связь придется уменьшить настолько, пока не получится достаточно резкое пропадание слышимости на небольшом участке шкалы. Изменение связи в сторону увеличения или уменьшения производится путем изменения расстояния между катушками волномера и колебательного контура приемника. Точность градуировки зависит от количества нанесенных на кривой точек-станций. Масштаб кривой следует брать возможно больший, так как он обеспечит более точный отсчет по кривой. Достаточно удобным масштабом следует считать такой, при котором 1 мм будет соответствовать длине волны в 2 м. Кривую, ввиду ее большого размера, придется разбить на две части: I, снятая на катушках 50 и 100 витков, будет иметь диапазон примерно от 150 до 1000 метров, и II, снятая при катушке в 200 витков, диапазон которой составляет примерно 500—1900 метров1).

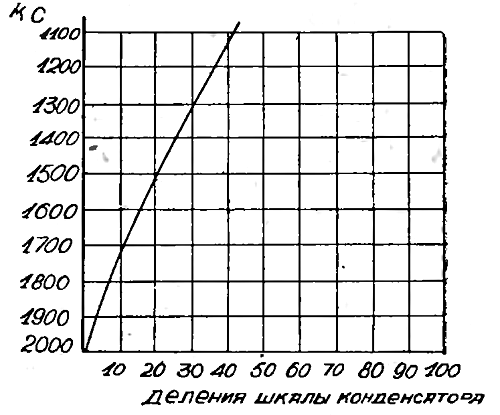

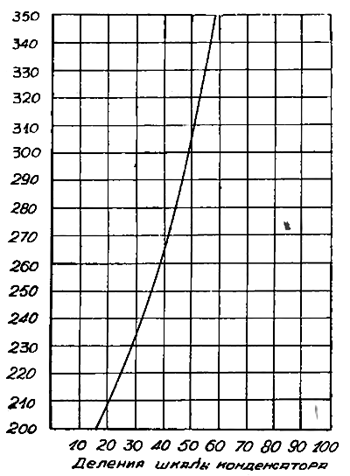

Градуировка на частоты ничем не отличается от градуировки на волны. Дело только в том, что в первом случае нам приходилось составлять график на волны, а во втором — на частоты. При градуировке отыскивается также резонанс, но запись секции уже производится не в волнах, а частотах. Частоты станции сейчас очень легко определить, так как за последнее время большинство станций при начале работы объявляют частоту, на которой они работают. Составление кривой следует, так же как и в первом случае, производить по заграничным станциям, по высказанным уже выше соображениям. Примерные кривые градуировки прибора на волны и частоты даны здесь на рис. Эти кривые ни в коем случае не следует считать точной градуировкой, так как несколько иная самоиндукция катушек, и емкость конденсатора дадут уже другую градуировку.
Определекие частоты или длины волны производится следующим образом. Для определения длины волны принимаемой станции к контуру приемника подносится катушка волномера. Затем следует вращать конденсатор волномера до тех пор, пока слышимость принимаемой станции не исчезнет. Заметив деление шкалы конденсатора в этот момент, т. е. в момент резонанса волномера с принимаемой станцией, по составленным кривым градуировки определяют частоту или длину волны, которыми работает станция.
Для настройки приемника на требуемую частоту или волну следует по градуировке определить место на шкале конденсатора волномера, которое будет соответствовать требуемой волне или частоте. Далее, доведя приемник до генерации, мы подносим к нему катушку прибора и, вращая ручки настройки приемника, отыскиваем такое положение, когда колебания в приемнике срываются. В этот момент приемник и будет настроен примерно на требуемую частоту или волну.
В заключение мы приводим формулу для перевода длин волн в частоты и обратно:
| C | = f. |
| λ |
где С — скорость распространения электромагнитных волн, т. е. 300000000 метров в секунду; λ — длина волны и f — соответствующая этой волне частота.
1) В тексте заметки напечатано: "снятая при катушке в 200 витков, диапазон которой составляет примерно 500—1900 витков". (прим. составителя).
